Раздаточная коробка 2-43А-00

Код: 2-43А-00
ОписаниеХарактеристики
1 540 000 тг
Минимальный заказ: 0 шт.
В наличии
Купить
Перезвоните мне
Условия оплаты и доставки
Условия возврата и обмена

в течение 14 дней

Условия гарантии
Согласно условиям и срокам производителя.
Контактная информация
Адрес: 454138, Казахстан, Нур-Султан, Челябинск
Написать компании

Описание

Все товары продаваемые нашей компание имеют гарантию согласно услловиям и срокам производителя, а так же все необхордимые сертификаты.

Цены на сайте не являются публичной офертой и требуют уточнения у менеджеров.

Коробка раздаточная 2-43А-00

Раздаточная коробка 2-43А-00 - фото pic_c9315690d86614c975fd7ddcd4563553_1920x9000_1.jpg

Раздаточная коробка механическая, имеет одну передачу и снабжена муфтой включения.

Смазка зубчатых колес и подшипников качения производится разбрызгиванием масла шестернями. Вращение на раздаточную коробку передается от двигателя автомобиля через коробку отбора мощности и карданный вал. Включение масляных насосов, а также бурового насоса происходит при включении коробки отбора мощности. Кроме того, шкив привода бурового насоса или компрессора имеет индивидуальное включение. Коробка смазывается разбрызгиванием масла, за исключением подшипников бугеля включения промывочного насоса и шкива привода, которые смазываются шприцем через масленки. Для контроля уровня и залива масла в раздаточной коробке предусмотрен щуп с рисками допустимых уровней масла. В нижней части корпуса предусмотрена сливная пробка.


Перечень запчастей к раздаточной коробке. См. 3D-модель и схему раздаточной коробки.

Наименование Номер по каталогу
1 Корпус 2-43-119-2
2 Прокладка 2-43-132-1
3 Крышка корпуса 2-43-110-3
4 Маслоуказатель 2-43-112
5 Вал шлицевой L=330 мм 2-43-124
6 Вал шлицевой L=364 мм 2-43-121
7 Вал шлицевой L=496 мм 2-43-120
8 Шестерня z=21, Ø115 мм 2-43-126
9 Шестерня z=31, Ø165 мм 2-43-122
10 Шестерня z=44, Ø230 мм 2-43-123
11 Стакан 2-43-118
12 Втулка  2-43-128
13 Стопорное кольцо 1Б 310
14 Подшипник 310
15 Подшипник 412
16 Втулка 2-43-76
17 Крышка 2-43-125
18 Крышка 2-43-14
19 Крышка 2-43-41
20 Крышка 2-43-107
21 Подшипник 212
22 Втулка 2-43-71
23 Шкив 2-43-103
24 Фланец на шкив
25 Полумуфта 2-43-09-1
26 Бугель 2-43-140
27 Подшипник 214
28 Прокладка 2-43-06
29 Крышка 2-43-05-1
30 Шайба 06.09.14-1
31 Кольцо 1Б 50
32 Полумуфта z=26, Ø115 мм 2-37-16
33 Полумуфта z=26, Ø98 мм 2-37-112
34 Полумуфта 2-43-108
35 Крышка 2-43-131
36 Насос НШ-10 л
37 Крышка 2-43-28-1
38 Мотор-насос МН 250/160
39 Плита в сборе 2-43-А-114
40 Штуцер дренажный 2-43-145
41 Манжета 1-1-70х95-2
42 Втулка 2-43-11
43 Прокладка 2-43-133
44 Прокладка 2-43-134
45 Прокладка 2-43-135
46 Прокладка 2-43-75
47 Прокладка 2-43-130
48 Прокладка 2-43-141
49 Пробка М 16х1,5
50 Фланец 2-42-22

1. Назначение

Коробка раздаточная (рис. 6 и 7) предназначена для передачи вращения на масляные насосы и насос буровой.

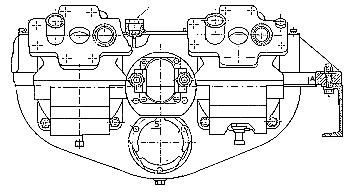

Раздаточная коробка 2-43А-00 - фото 2_43a_00.jpg

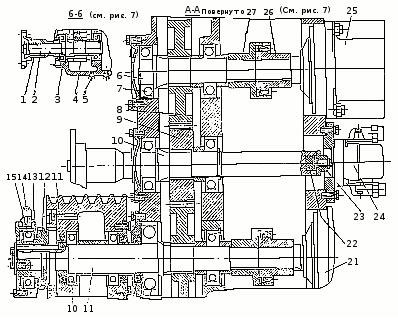

Рис. 6 Коробка раздаточная: 1 — фланец; 2, 6, 10, 17 — валы; 3 — корпус; 4, 8, 9, 20 — шестерня; 5 — пробка; 7, 15, 16, 19 — подшипник; 11 — шкив; 12, 23, 26, 27 — полумуфты; 13 — бугель; 14 — масленка; 18 — манжета; 21 — гидромотор; 22 — сухарик; 24 — шестеренчатый насос; 25 — гидромотор
Раздаточная коробка 2-43А-00 - фото 2_43a_002.jpg

Вращение на раздаточную коробку передается от двигателя автомобиля через коробку отбора мощности и карданный вал.
Включение масляных насосов, а также бурового насоса происходит при включении коробки отбора мощности. Кроме того, шкив привода бурового насоса или компрессора имеет индивидуальное включение.

Коробка смазывается разбрызгиванием масла, за исключением подшипников бугеля включения промывочного насоса и шкива привода, которые смазываются шприцем через масленки.

Для контроля уровня и залива масла в раздаточной коробке предусмотрен щуп с рисками допустимых уровней масла. В нижней части корпуса предусмотрена сливная пробка.

На все интерисующие Вас вопросы, можно получить консультацию по следующим телефонам:

8 (351) 248-52-29,

8 (9068) 65-88-65 - Viber / WhatsApp

Надеемся увидеть вас в лице наших постоянных клиентов.

Заказы возможно отправить на электронный адрес: ds-servis@list.ru

Характеристики

Страна производства
Россия
Тип по изготовителю
оригинал
Состояние
новый
Назначение
рабочее оборудование
Раздаточная коробка 2-43А-00
