Гидрозамок КС-3577.83.200

Все товары продаваемые нашей компание имеют гарантию согласно услловиям и срокам производителя, а так же все необхордимые сертификаты.

Цены на сайте не являются публичной офертой и требуют уточнения у менеджеров.

Гидрозамки служат для предотвращения самопроизвольного втягивания штоков гидроцилиндров вывешивания. Гидрозамки установлены непосредственно на всех гидроцилиндрах вывешивания крана. При выдвижении штока гидроцилиндра вывешивания крана рабочая жидкость от нижнего гидрораспределителя поступает в отверстие Б, сжимая пружину 3, открывает обратный клапан 4 и через отверстие А поступает в поршневую полость гидроцилиндра. При отсутствии давления в полостях Б и В клапан запирает поршневую полость гидроцилиндра.
При втягивании штока гидроцилиндра вывешивания крана рабочая жидкость от нижнего гидрораспределителя поступает в штоковую полость гидроцилиндра и в отверстие В гидрозамка под поршень 6, который перемещается влево и открывает проход рабочей жидкости из поршневой полости А гидроцилиндра в полость Б и далее на слив.

Обозначение на принципиальной гидравлической схеме

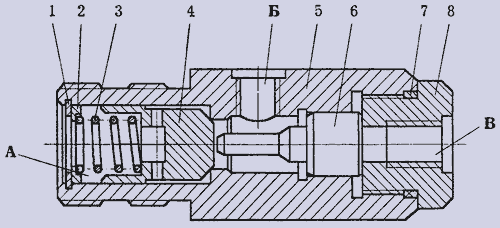

А ― к гидроцилиндру; Б ― напор; В ― управление.Гидрозамок выносных опор автокрана
А ― к гидроцилиндру; Б ― напор; В ― управление.
1 ― кольцо стопорное; 2 ― шайба; 3 ― пружина; 4 ― клапан обратный; 5 ― корпус; 6 ― поршень; 7 ― кольцо уплотнительное; 8 ― штуцер.
