Гидрораспределитель с электромагнитом ГР2-3 12/24В (У4690.06.901)
Гидрораспределитель с электромагнитом ГР2-3 12/24В (У4690.06.901) ##от компании## ООО "ДС-Сервис" - ##фото## 1

Гидрораспределитель с электромагнитом ГР2-3 12/24В (У4690.06.901)

В избранное
Заказать звонок
Задать вопрос
17 484 тг
Под заказ, 5 дней
Код: ГР 2-3 24В

Доставка

Возможность доставки наложенным платежом уточняйте
Курьерская служба
Транспортная компания
Подробнее о доставке

Оплата

Оплата по реквизитам на расчетный счет
Контактная информация
Адрес
454138, Казахстан, Нур-Султан, Челябинск

Описание

Все товары продаваемые нашей компание имеют гарантию согласно услловиям и срокам производителя, а так же все необхордимые сертификаты.

Цены на сайте не являются публичной офертой и требуют уточнения у менеджеров.

Предназначен для распределения потока рабочей жидкости в гидросистемах строительных, дорожных и коммунальных машин, работающих при температуре окружающей среды от минус 600 до плюс 500 С.

Техническая характеристика
Условный проход, мм 6
Давление номинальное, МПа (кгс/см2) 25
Поток номинальный, л/мин 16
Номинальное напряжение электромагнита, В 24
Номинальный ток электромагнита, А 1

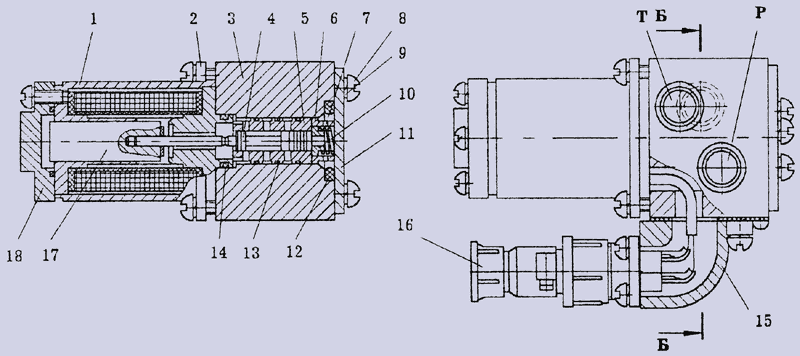

Гидрораспределитель с электромагнитным управлением ГР 2-3
Гидрораспределитель с электромагнитным управлением

1 - корпус с электромагнитом; 2 - фланец; 3 - корпус; 4 - плунжер; 5 - гильза; 6 - втулка; 7 - пружина; 8 - винт; 9 - шайба; 10 - втулка; 11 - крышка; 12,14 - кольца уплотнительные; 13 - кольцо; 15 - угольник; 16 - разъем штепсельный; 17 - сердечник; 18 - крышка.




Гидрораспределитель с электромагнитным управлением ГР 2-3, вид Б-Б Обозначение на принципиальной гидравлической схеме

Гидрораспределитель с электромагнитным управлением ГР 2-3 - обозначение на принципиальной гидравлической схеме




P - напор; T - слив; A - к гидроклапану-регулятору или гидромотору.




Принцип работы

Гидрораспределители с электромагнитным управлением служат: один для отключения рабочих операций при срабатывании приборов безопасности, другой - для управления изменением угла наклона блока цилиндров регулируемого гидромотора.
      При обесточенном электромагните плунжер 4 занимает положение, изображенное на рисунке (полость Т сообщается с полостью А, полость Р перекрыта). Когда на электромагнит подается напряжение, плунжер 4 под воздействием сердечника 17 электромагнита перемещается вправо (по чертежу), сжимая пружину 7.При этом полость Р сообщается с полостью А, а полость Т перекрывается.



На все интерисующие Вас вопросы, можно получить консультацию по следующим телефонам:

8 (351) 248-52-29,

8 (9068) 65-88-65  - Viber / WhatsApp

Надеемся увидеть вас в лице наших постоянных клиентов.

Заказы возможно отправить на электронный адрес:    ds-servis@list.ru

Характеристики

Код товара
ГР 2-3 24В
Страна производства
Россия
Тип
клапанный
Вид управления
электромагнитное
Материал
сталь
