Коробка отбора мощности КС-3577-2.14.100
Коробка отбора мощности КС-3577-2.14.100 ##от компании## ООО "ДС-Сервис" - ##фото## 1

Коробка отбора мощности КС-3577-2.14.100

В избранное
Заказать звонок
Задать вопрос
58 408 тг
Под заказ, 5 дней
Код: КС-3577-2.14.100

Доставка

Возможность доставки наложенным платежом уточняйте
Курьерская служба
Транспортная компания
Подробнее о доставке

Оплата

Оплата по реквизитам на расчетный счет
Контактная информация
Адрес
454138, Казахстан, Нур-Султан, Челябинск

Описание

Все товары продаваемые нашей компание имеют гарантию согласно услловиям и срокам производителя, а так же все необхордимые сертификаты.

Цены на сайте не являются публичной офертой и требуют уточнения у менеджеров.

Коробка отбора мощности КОМ КС-3577-2.14.100-1 устанавливается на автокранах КС-3577 а/м МАЗ

Принцип работы

Коробка отбора мощности на кранах КС-3577 и КС-35715 представляет собой одноступенчатый редуктор с цилиндрическими прямозубыми шестернями, который крепится к картеру коробки передач шасси с правой стороны болтами. Вал 19 установлен на подшипниках 8 в корпусе коробки. На оси 5 установлена шестерня 4, находящаяся в зацеплении с коробкой передач шасси. На валу 19 подвижно на шлицах установлена шестерня 15. В крышке 10 расположен пневмоцилиндр включения коробки отбора мощности, который состоит из корпуса-крышки 10 и поршня 12 с уплотнительным кольцом 13. При подаче в полость А сжатого воздуха из пневмосистемы шасси поршень 12 через толкатель 9, упирающийся в штифт 7, преодолевая усилие пружины 16, вводит шестерню 15 в зацепление с шестерней 4, и крутящий момент от коробки передач передается на выходной вал 19. При соединении полости А с атмосферой шестерня 15 под действием усилия пружины 16 выходит из зацепления с шестерней 4 и, тем самым, прекращается передача крутящего момента на выходной вал 19. Смазка подшипников и шестерен осуществляется разбрызгиванием масла, находящегося в коробке. Коробка отбора мощности (КОМ) автокрана КС-3577-2.14.100-1

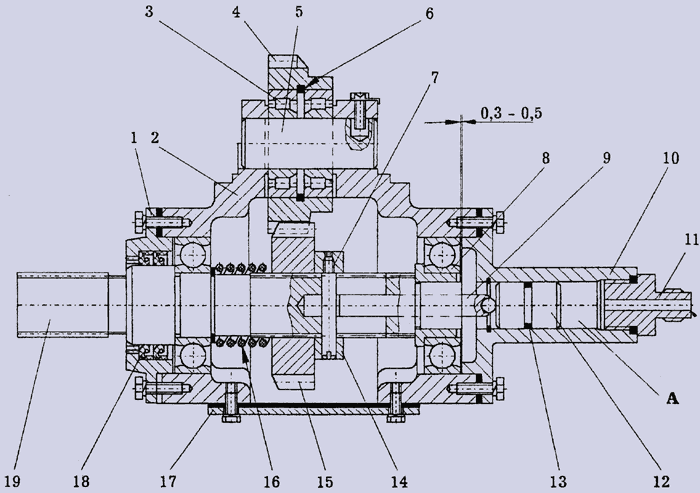

Коробка отбора мощности (КОМ) автокрана КС-3577-2.14.100-1

1,10,17 - крышки; 2 - корпус; 3,8 - подшипники; 4,15 - шестерни; 5 - ось; 6 - кольцо; 7 - штифт; 9 - толкатель; 11 - штуцер; 12 - поршень; 13 - кольцо уплотнительное; 14 - втулка; 16 - пружина; 18 - манжета; 19 - выходной вал.

На все интерисующие Вас вопросы, можно получить консультацию по следующим телефонам:

8 (351) 248-52-29,

8 (9068) 65-88-65  - Viber / WhatsApp

Надеемся увидеть вас в лице наших постоянных клиентов.

Заказы возможно отправить на электронный адрес:    ds-servis@list.ru

Характеристики

Код товара
КС-3577-2.14.100
Производитель
Ивановская марка
Страна производства
Россия
